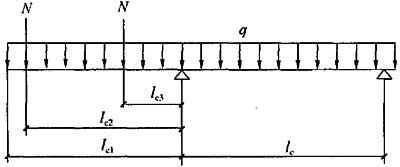

5．6 型钢悬挑脚手架计算 5．6．1 当采用型钢悬挑梁作为脚手架的支承结构时，应进行下列设计计算： 1 型钢悬挑梁的抗弯强度、整体稳定性和挠度； 2 型钢悬挑梁锚固件及其锚固连接的强度； 3 型钢悬挑梁下建筑结构的承载能力验算。 5．6．2 悬挑脚手架作用于型钢悬挑梁上立杆的轴向力设计值，应根据悬挑脚手架分段搭设高度按本规范式(5．2．7-1)、式(5．2．7-2)分别计算，并应取其较大者。 5．6．3 型钢悬挑梁的抗弯强度应按下式计算： 式中：σ——型钢悬挑梁应力值； Mmax——型钢悬挑梁计算截面最大弯矩设计值； Wn——型钢悬挑梁净截面模量； f——钢材的抗弯强度设计值。 5．6．4 型钢悬挑梁的整体稳定性应按下式验算： 式中：φb——型钢悬挑梁的整体稳定性系数，应按现行国家标准《钢结构设计规范》GB 50017的规定采用； W——型钢悬挑梁毛截面模量。 5．6．5 型钢悬挑梁的挠度(图5．6．5)应符合下式规定： 式中：[v]——型钢悬挑梁挠度允许值，应按本规范表5．1．8取值； v——型钢悬挑梁最大挠度。 图5．6．5 悬挑脚手架型钢悬挑梁计算示意图 N-悬挑脚手架立杆的轴向力设计值；lc-型钢悬挑梁锚固点中心至 建筑楼层板边支承点的距离；lc1-型钢悬挑梁悬挑端面至建筑结构楼 层板边支承点的距离；lc2-脚手架外立杆至建筑结构楼层板边支承点 的距离；lc3-脚手架内杆至建筑结构楼层板边支承点的距离：q-型钢梁自重线荷载标准值 5．6．6 将型钢悬挑梁锚固在主体结构上的U形钢筋拉环或螺栓的强度应按下式计算： 式中：σ——U形钢筋拉环或螺栓应力值； Nm——型钢悬挑梁锚固段压点U形钢筋拉环或螺栓拉力设计值(N)； Al——U形钢筋拉环净截面面积或螺栓的有效截面面积(mm2)，一个钢筋拉环或一对螺栓按两个截面计算； fl——U形钢筋拉环或螺栓抗拉强度设计值，应按现行国家标准《混凝土结构设计规范》GB 50010的规定取fl＝50N／mm2。 5．6．7 当型钢悬挑梁锚固段压点处采用2个(对)及以上U形钢筋拉环或螺栓锚固连接时，其钢筋拉环或螺栓的承载能力应乘以0．85的折减系数。 5．6．8 当型钢悬挑梁与建筑结构锚固的压点处楼板未设置上层受力钢筋时，应经计算在楼板内配置用于承受型钢梁锚固作用引起负弯矩的受力钢筋。 5．6．9 对型钢悬挑梁下建筑结构的混凝土梁(板)应按现行国家标准《混凝土结构设计规范》GB 50010的规定进行混凝土局部受压承载力、结构承载力验算，当不满足要求时，应采取可靠的加固措施。 5．6．10 悬挑脚手架的纵向水平杆、横向水平杆、立杆、连墙件计算应符合本规范第5．2节的规定。
